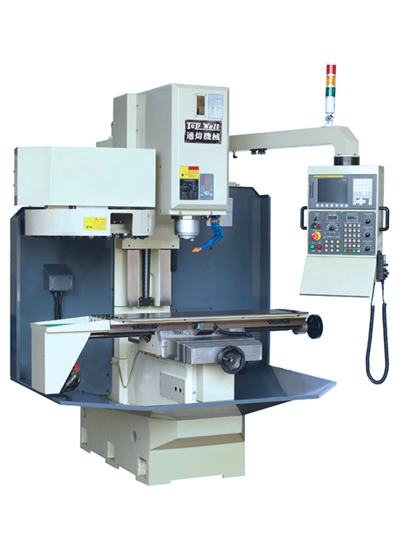

Model：TW-32-MCO
TW-32-MCO 規 格 表
| 型 號 |
TW-32-MCO |
|
| 工作台 |
工作台 |
254 × 1270 (10" × 50") |
|
T 型槽 |
16 ×3 (0.63" × 3 ) |
|
|
T 型槽中心距離 |
65 (2.56") |
|
| 行程 |
X軸 (工作台) |
760 (30") |
|
Y軸 (鞍座) |
500 (20") |
|
|
Z軸 (主軸頭) |
500 (20") |
|
|
主軸中心至機柱前面 |
500 (20") |
|
|
主軸鼻端至工作台面 |
100 ~ 600 (3.93" ~ 23.62") |
|
| 主軸 |
主軸錐度 |
ISO#40 |
|
主軸馬達馬力 |
5 HP |
|
|
變頻變速頭 |
70 ~ 4200 |
|
|
皮帶無段變速頭 |
70 ~ 3800 |
|
|
主軸行程 |
140 (5.5" ) |
|
|
主軸進給 |
0.0431/0.0812/0.13716 (0.0017"/0.00032"/0.0054") |
|
|
旋轉角度 |
45° (R & L) |
|
|
裝箱尺寸 |
淨重 |
1800 (3600 lbs) |
|
L × W × H |
1625 × 1651 × 2235 (64" × 65" × 88") |
|
| 工作台最大荷重 |
最大荷重 |
350 (770 bs) |
*公司不斷進行研發改良需要，更改規格恕不另行通知
