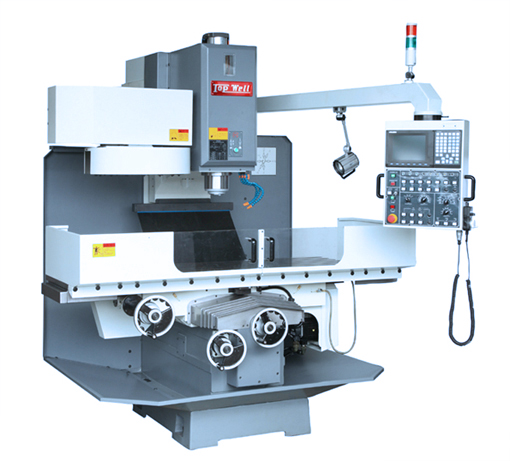

Model：TW-40MCO
立 式CNC加工機 TW-40MCO 規 格 表
| 規 格 |
型 號 |
TW-40-MCO |
| 工作台 |
工作台尺寸 |
460 × 1500 (18" × 59" |
|
T型槽 |
16 × 5 × 65 (0.63" × 5 × 2.56") |
|
|
T 型槽中心距離 |
80 (3.149") |
|
| 行程 |
X 軸 (工作台) |
1000 (40") |
|
Y 軸 (鞍座) |
525 (20.5") |
|
|
Z 軸 (主軸頭) |
600 (23.6") |
|
|
主軸中心至機柱前面 |
550 (21.6") |
|
|
主軸鼻端至工作台面 |
100 ~ 700 (4" ~ 27.6") |
|
| 主軸 |
主軸馬達馬力 |
7.5 / 10HP |
|
主軸錐度 |
ISO#40 |
|
|
主軸速度 |
70 ~ 4000 RPM |
|
| 自動換刀系統 (斗笠式) |
刀具數量 |
16T / 20T |
|
最大刀具尺寸 |
φ 63 mm × 200 mm |
|
|
刀具重量 |
7 Kgs |
|
| 裝箱尺寸 |
淨重 |
2750 kgs (6050 lbs) |
|
L × W × H |
2007 × 1930 × 2490 (79" × 76" × 98" ) |
|
| 工作台最大荷重 |
最大荷重 |
600 kgs (1320 lbs) |
| 切削進給速度 |
X, Y 軸快速進給速度 |
8000 mm / min ( 315 IPM ) |
|
Z 軸快速進給速度 |
5000 mm / min ( 197 IPM ) |
*公司不斷進行研發改良需要，更改規格恕不另行通知
|
標準規格 |
|
特別規格 |
|
主軸空氣清潔裝置 |
冷卻水系統 |
全閉式鈑金 |
|
自動潤滑系統 |
工作燈 |
主軸冷卻機 |
|
自動集中給油氣動鎖刀裝置 |
工具箱及工具 |
主軸中空冷卻系統 |
|
R232介面 |
M30自動斷電 |
電器箱熱交換系統 |
|
|
|
主軸吹氣系統 |
