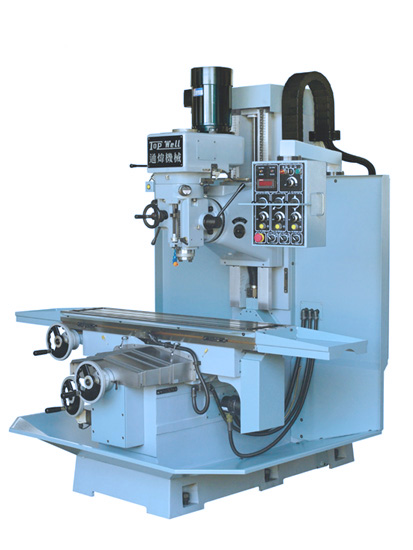

Model: TW-40QIF
TW-40QIF 規 格 表
| 規 格 |
TW-40QIF |
| 工作台 |
13" × 59" (330 × 1500 mm) |
| T-型槽 |
5/8" × 3" × 3.15" (16 × 3 × 80 mm) |
| 左右行程 |
41" (1050 mm) |
| 上下行程 |
24" (600 mm) |
| 前後行程 |
22" (550 mm |
| 主軸錐度 |
ISO #40 |
| 主軸馬達 |
5 HP (3.7 KW) |
| 主軸轉速 |
Low Gear (80-500) / High Gear (500-4200) |
| 主軸進給 (3 段) |
0.0017"/0.0032"/0.0054" Rev (0.004/0.083/0.138 mm Rev.) |
| 主軸上下行程 |
5.5" (140 mm) |
| 主軸中心至機身滑軌距離 |
22.6" (537 mm) |
| 主軸鼻端至工作台面距離 |
3.74" ~ 27.16" (90 ~690 mm) |
| 裝箱尺寸 |
79" × 76" × 95" (2007 × 1930 × 2413 mm) |
| 機器重量 |
6500 lbs (2750 kgs) |
*公司不斷進行研發改良需要，更改規格恕不另行通知
|
|
特別規格 |
|
|
主軸變頻馬達 |
收水盤 |
自動鎖刀裝置 |
|
三軸滾珠導螺桿 |
自動潤滑系統 |
光學尺 |
|
三軸DC伺服馬達驅動 |
前金屬伸縮擋屑板 |
|
|
石英工作燈 |
大型工具箱 |
|
|
冷卻系統 |
工具組 |
|
